今天做点有趣的事情，来模拟一下蝴蝶的飞行。Proe可以做到吗？当然可以！而且非常简单。接下来就简单介绍一下吧。最终结果如下：
点击附件下载
方法:
1.创建一个组件文件。插入body零件，以缺省的方式进行放置。如下图。

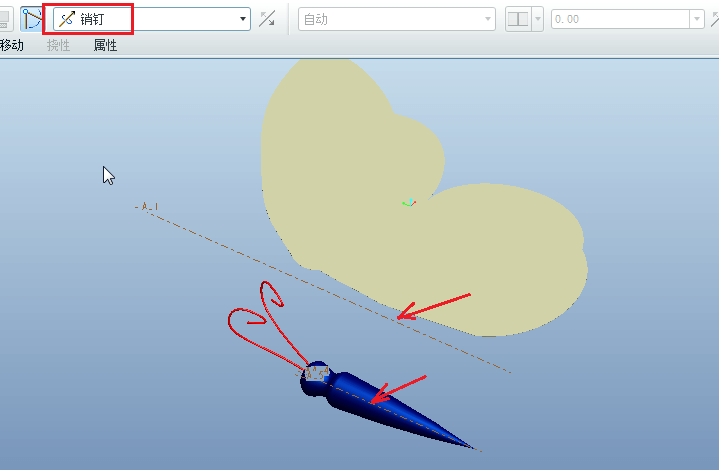

2.添加Wings，连接方式选择销钉，选择下面的两个基准轴线。
选择下面的两个平面使翅膀在沿着轴线的方向进行定位。

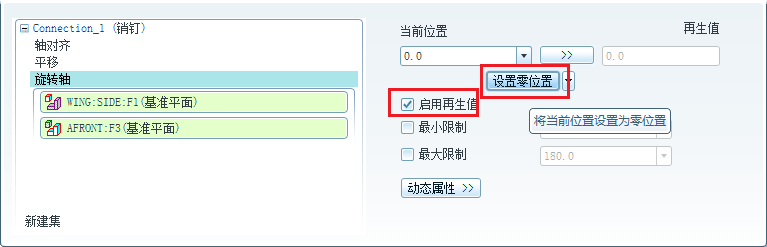

点击【放置】-【旋转轴】，选择下面的两个平面进行对齐，点击设置零位置并勾选启用再生值。
3.采用同样的方法，再次添加一个翅膀。
4.点击【应用程序】-【机构】，进入机构环境。

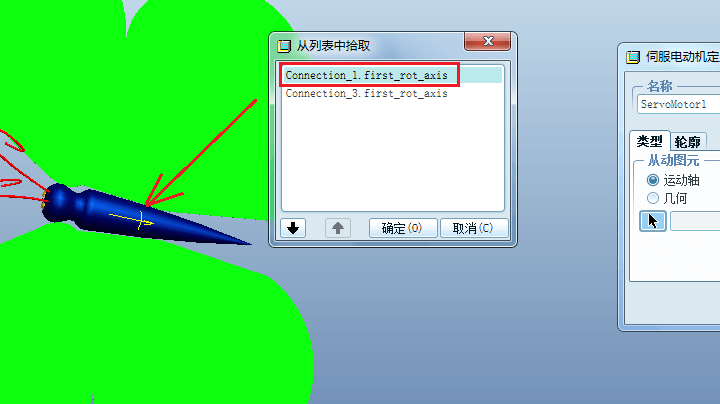

5.添加一个伺服电机，在下面的红色箭头处鼠标右击选择【从列表中拾取】，选择Connection_1.first_rot_axis，点击确定，即可选择其中的一个运动轴。

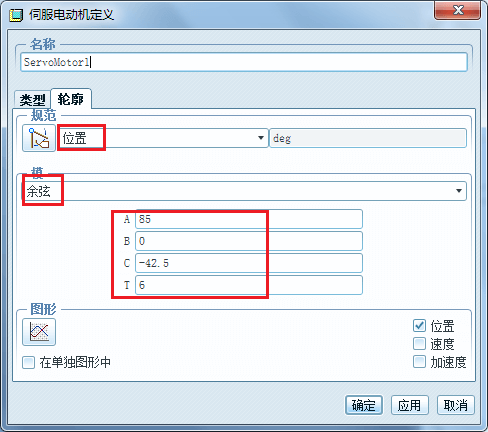

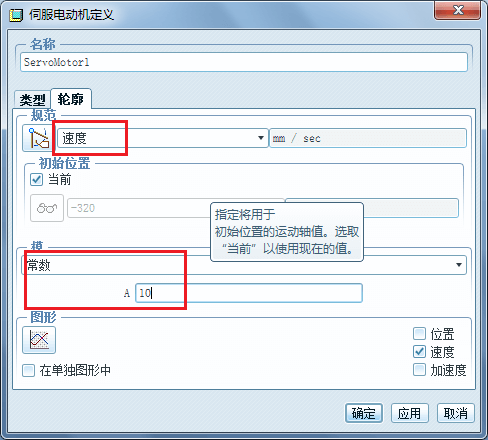

定义电机参数，如下图。

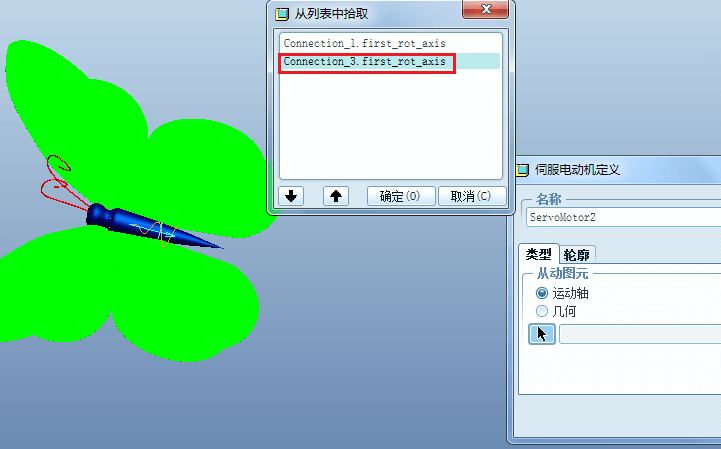

6.再次添加一个伺服电机。选择Connection_3.first_rot_axis，点击确定。
定义电机参数。

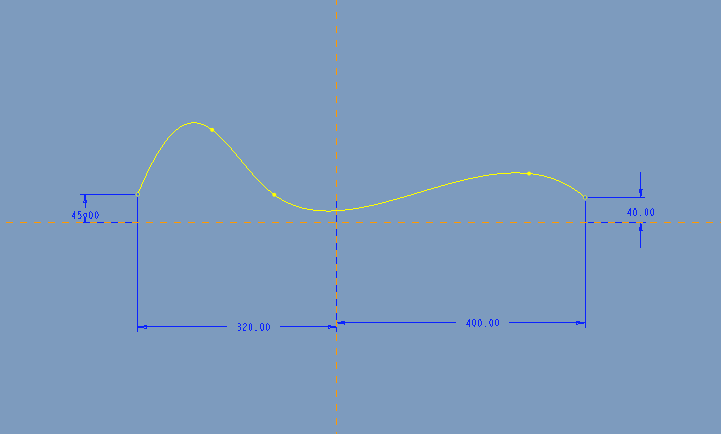

7.再次创建一个组件，名称任意。在FRONT平面绘制如下的草绘作为蝴蝶飞行的轨迹。
8.添加上面创建的蝴蝶组件作为零件。连接方式选择平面，选择下面的两个平面作为参照。

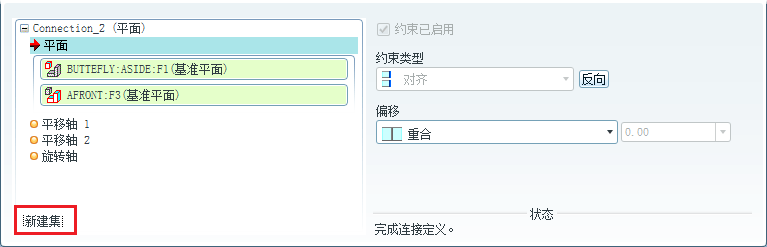

点击【放置】-【新建集】，添加一个槽连接，选择第6步的曲线和蝴蝶装配体的基准点，即可完成连接。
9.点击【应用程序】-【机构】，再次进入机构环境。

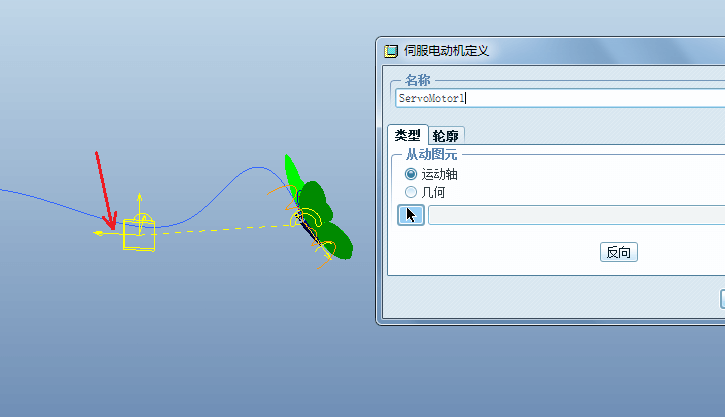

10.添加一个伺服电机。选择下图红色箭头所指的运动轴。
按钮下图定义电机参数。

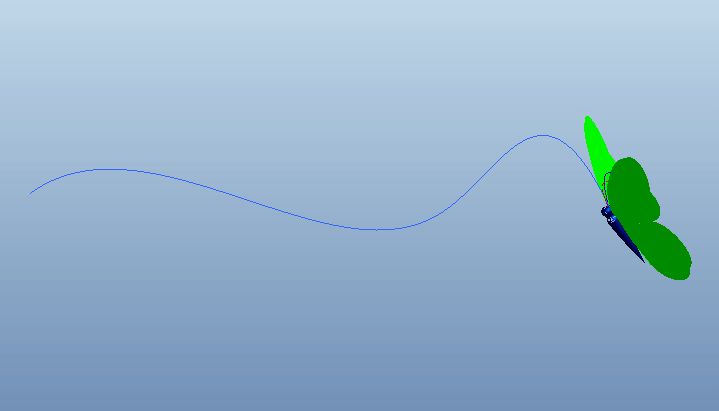

点击拖动元件按钮，将蝴蝶的姿态进行微调，最终结果如下。
11.点击【机构分析】，时间设置为40,点击运行。
